顎式破碎機俗稱顎破又叫老虎口

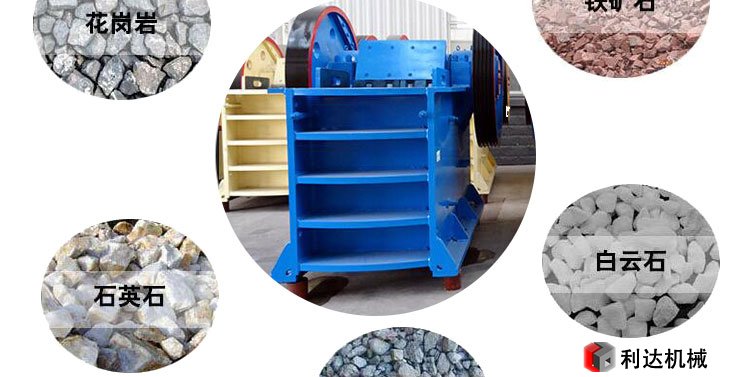

顎式破碎機俗稱顎破，又叫老虎口。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山鍛煉、建材、公路、鐵路、水利和化工等職業中各種礦石與大塊物料的破碎。被破碎物料的最高抗壓強度為320Mpa。
顎式破碎機在礦山、建材、基建等部分首要用作粗碎機和中碎機。依照進料口寬度巨細來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡略，制作簡略，作業牢靠。
顎式破碎機的作業部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），方位歪斜，與固定顎板構成上大下小的破碎腔（作業腔）。活動顎板對著固定顎板做周期性的往復運動，時而分隔，時而接近。分隔時，物料進入破碎腔，制品從下部卸出；接近時，使裝在兩塊顎板之間的物料遭到揉捏，彎折和劈裂效果而破碎。
顎式破碎機依照活動顎板的搖擺方法不同，能夠分為簡略搖擺式顎式破碎機（簡擺顎式破碎機）。雜亂搖擺式顎式破碎機（復擺顎式破碎機）和歸納搖擺式顎式破碎機三種。
單擺顎式原理動顎懸掛在心軸上，可作左右搖擺。偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，完成破碎和卸料。此種破碎機選用曲柄雙連桿機構，盡管動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機作業時，動顎上每點的運動軌道都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的間隔，上端圓弧小，下端圓弧大，破碎功率較低，其破碎比一般為3-6。由于運動軌道簡略，故稱簡略搖擺顎式破碎機。
簡擺顎式破碎機結構緊湊簡略，偏心軸等傳動件受力較小；由于動顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。

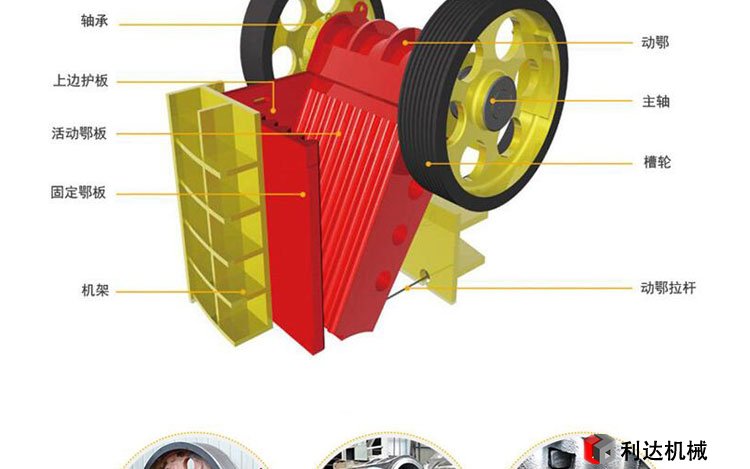

復擺顎式原理復擺式顎式破碎機與簡擺式相比較，其長處是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊遭到均勻破碎，加以動顎下端強制性推出制品卸料，故生產率較高，比同標準的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，簡略呈立方體的形狀卸出結構圖鄂式破碎機首要由:固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構能對鄂式破碎機使用過程中和出現問題時能起到很好的協助效果。
破碎比破碎比是衡量鄂式破碎機的重要評測目標，顎式破碎機的破碎比就是質料粒度與破碎后產品精度之比。它表明破碎后質料減小的程度。礦石被破碎后，粒度變小，礦石破碎前的粒度與破碎后的粒度的比值稱為破碎比。它表明礦石破碎后，粒度縮小的倍數。破碎比的核算方法有如下幾種：
1、用礦石破碎前的最大粒度與破碎后的最大粒度來核算最大粒度法我國在選礦廠規劃中常選用這種核算方法，由于規劃時要根據給礦最大粒度來確定顎式破碎機給礦口寬度
2、用顎式破碎機給料口有用寬度和排料口寬度之比某些顎式破碎機、其排料粒度不是由排料口巨細來決議的。
3、用礦石破碎前后的均勻粒度核算，又稱均勻破碎比特色1、噪音低，粉塵少。
2、其破碎比大，產品粒度均勻。
3、結構簡略，作業牢靠，運營費用低。
4、光滑體系安全牢靠，部件更換便利，設備維護保養簡略。
5、破碎腔深并且無死區，提高了進料能力與產值。
6、設備節能：單機節能15%～30%，體系節能一倍以上。
7、排料口調整規模大，可滿意不同用戶的要求。
作業原理顎式破碎機作業時，活動顎板對固定顎板作周期性的往復運動，時而接近，時而脫離。當接近時，物料在兩顎板間遭到揉捏、劈裂、沖擊而被破碎；當脫離時，已被破碎的物料靠重力效果而從排料口排出。
在將巨大石塊破碎成小石塊的過程中，榜首道破碎機一般為“主”破碎機。歷史最長，也最堅固的破碎機是顎式破碎機。為顎式破碎機喂料時，物料從頂部進口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支撐顎齒運動的是一根偏心軸，此偏心軸貫穿機身構架。偏心運動一般由固定在軸兩頭的飛輪所發生。飛輪和偏心支撐軸承經常選用球面滾子軸承，軸承有必要承受巨大的沖擊載荷，磨蝕性污水和高溫。
